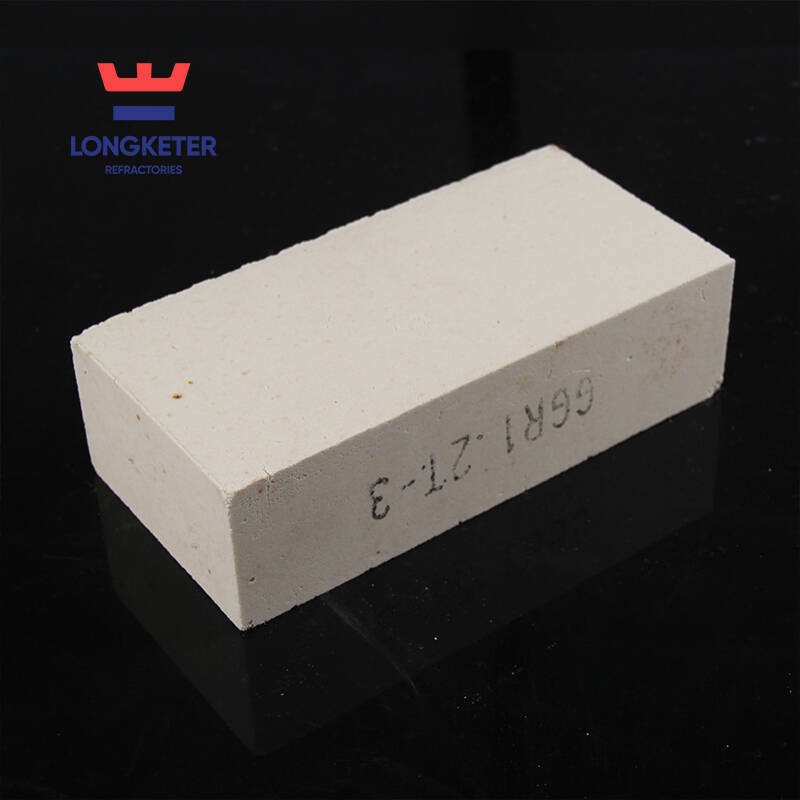

לבנת האש היא מוצר עקשן סיליקטי עם יותר מ-90% תכולת SiO2 וצפיפות נפח של פחות מ-1.2g/cm³. ההרכב המינרלי של לבני אש סיליקון הוא: זרחן קוורץ 78% ~ 86%, קוורציט 13% ~ 15%, קוורץ 4% ~ 7%. לבני אש בידוד חום סיליקטי מאמצים בדרך כלל קוורציט גבישי או חול סיליקה כחומר גלם, וחומרים דליקים מתווספים למרכיבים, כגון קוק, אנתרציט, נסורת, קליפות אורז מוגזות או מבנה נקבובי שנוצר בשיטת הקצפת גז. עמידותו וטמפרטורת הריכוך תחת עומס אינם שונים בהרבה מאלה של אור רגיל לבני סיליקון עם אותו הרכב. אבל בגלל שיש הרבה נקבוביות, אז חוזק הלחיצה, עמידות הסיגים, עמידות בפני קורוזיה אינם טובים כמו האור הרגיל לבני סיליקון, ועמידות בפני זעזועים תרמיים שופרה.
כְּלָלִילבני סיליקון קלותמחולק ל: ראשון ושני: לבני סיליקון אור הראשון יכול לשמש לגלגול פלדה חימום תנור העליון ותנור תעשייתי סיליקט העליון וחלקים אחרים, יכול להיות ישירות במגע עם הלהבה; לבני סיליקון משניות קלות משקל משמשות לבידוד בכבשנים תעשייתיים כלליים.
לבני סיליקון קלות משמשות בעיקר ב: תנור קוק, תנור פיצוץ חם, תנור זכוכית, תנור פחמן וכו'.
יש לו עמידות מצוינת באש, טמפרטורת ריכוך העומס קרובה לאור הקומפקטי לבני סיליקון 1620 מעלות, יש התרחבות שיורית קטנה, והיציבות התרמית שלו טובה יותר מלבני הסיליקון הקומפקטיות. לכן, לבני סיליקון קלות יכולות לשמש לאורך זמן ללא מגע עם סיגים בתנאי טמפרטורה גבוהים (1500-1550 מעלות), מתאימה לתנור פיצוץ גדול התומך בבטנת תנור פיצוץ חם, שכבת בידוד גז לכבשני זכוכית וכו'.
נתוני מוצר לבני סיליקון קלות:
|
מוּצָר מַדָד |
לבני סיליקה באיכות גבוהה |
|
|
SiO2 (%)גדול או שווה ל |
95 |
96 |
|
Fe2O3 (%)פחות או שווה ל |
0.5 |
0.5 |
|
אל2O3 (%)פחות או שווה ל |
3 |
3 |
|
צפיפות בתפזורת(גרם/ס"מ3) |
1.8 |
1.8 |
|
עקשנות(תוֹאַר) |
1710 |
1730 |
|
עמידות של 0.2 MPa תחת עומס(תוֹאַר)גדול או שווה ל |
1650 |
1680 |
|
נקבוביות לכאורה(%) |
22 |
22 |
|
חוזק ריסוק קר(MPa)גדול או שווה ל |
29.4 |
35 |
|
חימום מחדש ליניארי שינוי（1450 מעלות × 2 שעות）(%) |
+0.2 |
+0.2 |
תגיות פופולריות: לבני סיליקון קלות, יצרנים, ספקים, מפעל, לבני סיליקון קלות בסין
